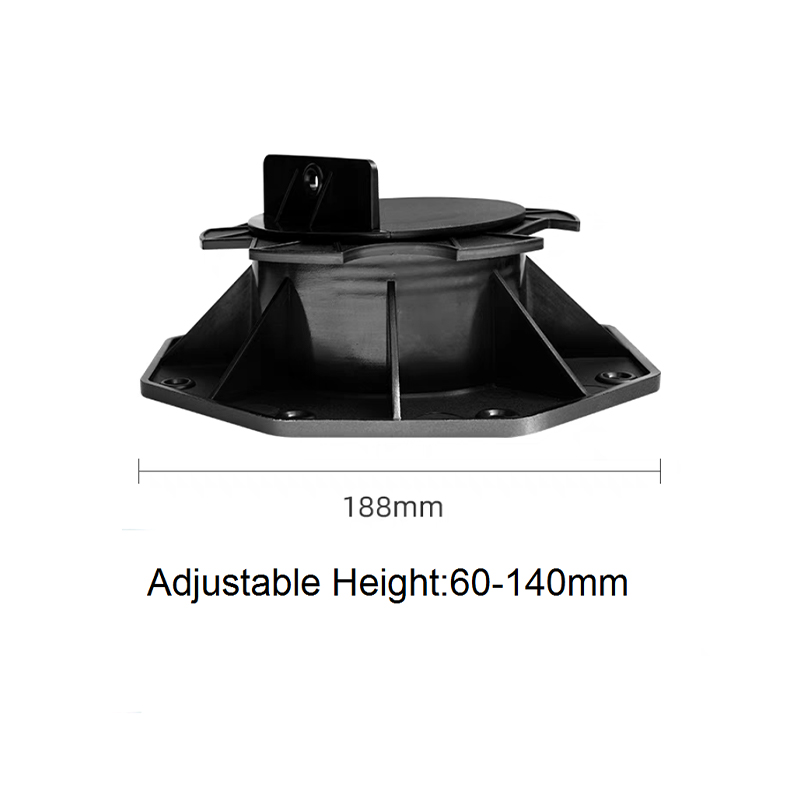

bir ayarlanabilir kaide yüksek mukavemetli polipropilen veya benzeri mühendislik sınıfı plastikten üretilen, yüksekliği değişken bir destek kolonudur. Doğrudan yapısal bir alt tabakanın (tipik olarak beton çatı levhası, balkon döşemesi veya plaza yüzeyi) üzerine yerleştirilir ve üzerindeki kaldırım levhalarını, döşeme tahtalarını veya fayansları destekleyerek aşağıdaki taban yapısına herhangi bir kalıcı sabitleme gerektirmeden yükseltilmiş, düz bir yürüme yüzeyi oluşturur.

Yükseklik ayarlama mekanizması, taban yuvasına vidalanan veya çıkan dişli bir gövdeden oluşur. Montajı yapan kişi, üst bölümü döndürerek kaide başlığını hassas artışlarla yükseltir veya alçaltır - tipik olarak Dönüş başına 2–5 mm — dizideki her kaidenin üst yüzeyi tam olarak aynı yüksekliğe oturana kadar. Bu, drenaj için eğimli, inşaat toleransları nedeniyle dengesiz veya suyu bina duvarlarından uzağa yönlendirmek için kasıtlı olarak eğimli olabilen bir alt tabaka üzerinde mükemmel derecede düz, düz bir döşemenin inşa edilmesine olanak tanır.

Temel Bileşenler

• Taban plakası: Yükü alt tabaka yüzeyine dağıtan ve su geçirmez membranlar üzerinde noktasal yük konsantrasyonunu önleyen geniş, düz bir temel.
• Dişli kök: Kaide yüksekliğini ayarlayan ayarlanabilir bölüm. Diş adımı dönüş başına dikey çözünürlüğü belirler.
• Kafa plakası: Kaldırım taşının veya döşeme kirişinin alt tarafıyla doğrudan temas eden üst platform. Bazı modellerde drenaj ve hava akışına izin vermek için oluklu veya çapraz şekilli bir başlık bulunur.
• Eğim düzeltme tırnağı veya takozu: bir optional insert placed under the head plate on self-levelling models that compensates for substrate gradients of up to %5 (yaklaşık 3°) otomatik olarak.
• Aralayıcı sekmeler: Bitişik kaldırım taşları veya levhalar arasında tutarlı derz boşluklarını koruyan, baş çevresi üzerindeki entegre veya çıkarılabilir tırnaklar (tipik olarak) 3–6 mm .

Ayarlanabilir Kaide Sistemlerinin Temel Avantajları

Ayarlanabilir kaideler konut, ticari ve konaklama sektörlerinde yükseltilmiş dış mekan yüzeyleri için tercih edilen destek sistemi haline geldi. Geleneksel yataklı veya harçlı kurulumlara göre avantajları, birçok performans boyutunda önemlidir.

Su Geçirmez Membran Koruması

Çatı teraslarında ve balkonlarda, döşemenin altındaki su geçirmez membran, bina kabuğunun en kritik ve onarımı en pahalı unsurudur. Kaideli sistemler membranın üzerine doğrudan hiçbir yapıştırıcı, harç veya ağır balast yerleştirmez. Geniş taban plakası yükü yüzeye nazikçe yayar ve kaideler sabit olmadığından, döşemelerin kaldırılması ve kaidelerin çıkarılmasıyla membran incelenebilir ve onarılabilir. Bu Non-invaziv kurulum yaklaşımı, membran onarım maliyetlerinde on binlerce tasarruf sağlayabilir Harç yataklı sistemlere kıyasla binanın ömrü boyunca.

Drenaj ve Havalandırma

Yapısal levha ile yürüme yüzeyi arasında oluşan boşluk; 25 mm'den 600 mm'ye kadar kaide yüksekliğine bağlı olarak sürekli bir drenaj kanalı görevi görür. Yağmur suyu kaplamalı yüzeyin altından serbestçe akıyor ve döşeme üzerinde birikmek yerine çevredeki kanalizasyonlardan çıkıyor. Aynı hava boşluğu, aşağıdaki bina üzerindeki termal kütle etkisini azaltan havalandırma sağlar ve organik zemin kaplaması malzemelerinde küf oluşumunu teşvik eden nem birikimini önler.

Eğimli Yüzeyler Üzerinde Düz Yüzey

Yapısal çatı levhaları tipik olarak bir %1-3 düşüş Göllenmeyi önlemek için drenaj çıkışlarına doğru. Kaldırım taşlarının doğrudan böyle bir eğim üzerine döşenmesi, rahatsız edici bir yürüme yüzeyi ve eğimi vurgulayan görünür bağlantı çizgileri oluşturur. Kaideler bu sorunu tamamen ortadan kaldırır: Her bir ünite bağımsız olarak ayarlanır, böylece ünitenin başlığı aşağıdaki levhanın eğimi ne olursa olsun aynı yükseklikte oturarak düzgün, düz bir yüzey elde edilir.

Tamamen Geri Dönüştürülebilir ve Yeniden Yapılandırılabilir

Kaideler alt tabakaya sabitlenmediğinden, döşeme sisteminin tamamı aşağıdaki levhaya veya membrana herhangi bir zarar vermeden sökülebilir, yeniden konumlandırılabilir veya yeniden yapılandırılabilir. Bu, kiracıların değişebileceği ticari kiralık alanlarda veya gelecekte yenileme veya membran değişiminin beklendiği konut ortamlarında özellikle değerlidir. Kanalizasyona, borulara veya kablo yollarına bakım erişimi için ayrı ayrı kaldırım taşları veya tahtalar kaldırılabilir hiçbir özel alet gerektirmeden güvertenin altında.

Hızlı, Kuru Kurulum

Kaide kurulumu, karıştırma, kürleme süresi ve ıslak işlem gerektirmez. Tek bir deneyimli kurulumcu genellikle döşeme işlemini gerçekleştirebilir. Günde 30–50 m² asfalt teras Bir kaide sistemi kullanmak — yüzey üzerinde yürünmeden önce yatağın hazırlanması, şapların tesviye edilmesi ve kürlenmesi için zaman gerektiren eşdeğer alandaki harç tabakalı kaplamadan önemli ölçüde daha hızlıdır.

İki Temel Uygulama: Asfaltlama Sistemleri ve Zemin Kaplaması Desteği

Çatı Terasları, Balkonlar ve Plazalar için Kaideli Parke Sistemleri

Kaplamalı uygulamalarda, kaideler her finişer ünitesinin köşelerine ızgara deseninde konumlandırılır. Taş, porselen veya beton döşemeler – genellikle 600×600 mm'den 800×800 mm'ye biçiminde - çevredeki dört kaide başlığının üzerinde durun. Her bir başlıktaki entegre ara parça tırnakları, yağmur suyunun aşağıdaki boşluğa serbestçe girmesine olanak tanıyan kaldırım taşları arasında tutarlı bir açık bağlantı sağlar. Bu açık derzli drenaj yaklaşımı, sistemin performansının merkezinde yer alır: Harçlı kaplamanın aksine, çatlayacak, lekelenecek veya suyun membran yüzeyine karşı baraj oluşturmasına izin verecek harç çizgileri yoktur.

Büyük ticari plaza kurulumları için kaideler çok ağır asfaltlama formatlarını destekleyecek şekilde tasarlanmıştır. Ağır hizmet tipi kaide modelleri Birim başına 1.000 kg veya daha fazla Halka açık plazalarda, otel teraslarında ve alışveriş merkezi çatı bahçelerinde kullanılan granit veya kalın beton kaplamalar için mevcuttur.

Zemin Kaplaması ve Çatı Üstü Geçit Desteği

Zemin kaplaması uygulamalarında kaideler, bireysel döşeme üniteleri yerine kirişleri veya taşıyıcıları destekler. Kompozit, WPC, ahşap veya PVC döşeme tahtaları daha sonra bu kirişlere klipsler veya yüzey vidaları kullanılarak standart şekilde sabitlenir. Kaide sistemi, döşemeli kurulumdakiyle aynı tesviye ve membran koruma faydalarını sağlarken, döşemenin çok eğimli veya düz olmayan çatı alt katmanları üzerinde bile inşa edilmesine olanak tanır. Ticari binalardaki çatı terasları ve dinlenme terasları için, kaide alt çerçevesi ve kompozit döşemenin bu kombinasyonu artık endüstri standardı bir yaklaşımdır. yüksek performanslı, az bakım gerektiren yükseltilmiş döşeme yapısı .

Kaide Yükseklik Aralığı ve Yük Kapasitesi: Doğru Modelin Seçilmesi

Ayarlanabilir kaideler Farklı boşluk gereksinimlerini karşılamak için çeşitli yükseklik serilerinde üretilir. Kurulumdan önce doğru seriyi seçmek çok önemlidir; yanlış hesaplanan yükseklik aralığı nedeniyle proje ortasında kaide serisini karıştırmak gereksiz maliyet ve komplikasyon ekler.

Eksantrik yükleme altında gövde üzerindeki kaldıraç kolunun etkisinin artması nedeniyle kaide yüksekliği arttıkça yük kapasitesinin genellikle azaldığını unutmayın. Ağır kaplama uygulamalarındaki yüksek kaideler için, stabiliteyi korumak ve alttaki membran üzerindeki nokta yük basıncını azaltmak amacıyla daha büyük çaplı bir taban plakası ve başlık plakasının belirtilmesi tavsiye edilir.

Kurulum Süreci: Adım Adım Kılavuz

Metodik bir kurulum sırası, minimum ayarlama yeniden çalışmasıyla düz ve sağlam bir yüzey elde etmenin anahtarıdır.

1. En yüksek noktayı belirlemek için alt tabakayı su terazisi veya lazer terazisi ile inceleyin. Bu nokta en düşük kaide ayarını alır ve diğer tüm kaideler için minimum yüksekliği belirler.
2. Alt tabaka araştırmasına göre her bir kaide konumunda gerekli yüksekliği hesaplayın. 5 m'nin üzerinde %2'lik bir düşüşe sahip eğimli bir döşeme için, döşeme boyunca yükseklik farkı 100 mm — seçilen kaide serisinin tek bir ünite içerisinde bu aralığı kapsadığını doğrulayın.
3. Öncelikle kaideleri çevreye yerleştirin ve lazer seviyesi referans çizgisi kullanarak her birinin yaklaşık yüksekliğini ayarlayın. Modelde kilitleme bileziği varsa gövdeyi yerine kilitleyin.
4. Bir sonrakine geçmeden önce her konumda belirlenen referansla baş plakası yüksekliğini kontrol ederek iç kaide ızgarasını doldurun.
5. Set kaidelerine döşeme taşları döşeyin veya kirişleri takın. Sallanma olup olmadığını kontrol edin - sallanan bir finişer, dört destek kaidesinden birinin biraz fazla yüksek veya çok alçak olduğunu gösterir. Stabil olana kadar ince ayar yapın.
6. Uzun bir düz kenar veya lazer kullanarak tüm döşeme yüzeyi boyunca son seviye kontrolünü tamamlayın. İyi kurulmuş bir kaide döşemesinin toleransı tipik olarak Herhangi bir 3 m açıklıkta ±3 mm .

Kendiliğinden Dengelenen Modeller: Ne Zaman Buna Değer?

Kendinden tesviyeli kaideler, taban ile gövde arasında, taban eğimli bir alt tabakaya oturduğunda bile kafa plakasının yatay kalmasını sağlayan bir dönme noktası içerir; %5 takozlar veya parıltılar olmadan. Standart sabit tabanlı modellere göre birim başına daha pahalıdırlar ancak çok eğimli yüzeylerde kurulum süresini önemli ölçüde azaltırlar ve tabanın yüksek bir noktada sallanması riskini ortadan kaldırırlar. Eğimi %2'den fazla olan çatı terasları için, kendiliğinden yayılan modeller, daha az iş gücü sayesinde maliyet priminde güçlü bir geri dönüş sağlar.

Kaide Aralığı ve Adet Hesabı

Doğru kaide aralığı, kullanılan kaldırım taşı veya tahta formatına ve yüzeyin taşıması gereken yüke göre belirlenir. Yetersiz aralık, malzeme maliyetini boşa çıkarır; Aşırı aralık, yoğun yükler altında finişerin sapmasına ve çatlamasına neden olur.

Finişer Sistemleri

Standart kare finişer formatları için, her finişer köşesine bir kaide yerleştirilir; bu, her kaidenin aynı anda dört finişer köşesini desteklediği anlamına gelir. Gerekli kaide sayısı yaklaşık olarak eşittir finişer ünitelerinin sayısı artı her kenardaki finişerlerin sayısı . 600 × 600 mm'lik döşeme taşlarından oluşan 10 × 10'luk bir ızgara için (toplam 36 m²'yi kaplayan 100 döşeme), bu, 11 × 11'lik bir kaide ızgarasına eşittir — 121 kaide toplamda.

Zemin Kaplaması Kirişi Desteği

Zemin kaplaması uygulamaları için, kaideler her kiriş boyunca düzenli aralıklarla kirişleri destekler. Bir kiriş boyunca maksimum kaide aralığı, kiriş açıklık oranına göre belirlenir - tipik olarak 800–1.200 mm merkezden merkeze standart alüminyum veya kompozit kirişler için. Güverte boyunca, kirişten kirişe aralık, genellikle güverte tahtası açıklık oranı tarafından belirlenir. 300–400 mm kompozit levhalar için. Her zaman ekle Hesaplanan kaide miktarına göre %10 çevre ayarlamalarına ve gelecekteki değişikliklere izin vermek için.

Ayarlanabilir Ayaklar Hakkında Sıkça Sorulan Sorular

Ayarlanabilir kaideler su geçirmez membrana zarar verir mi?

Doğru şekilde belirlenip kurulduğunda, ayarlanabilir kaides su geçirmez membranlara zarar vermeyin. Geniş taban plakası, yükü membranın nokta yük direnci eşiğinin oldukça altına dağıtır ve membrana hiçbir yapıştırıcı veya bağlantı elemanı nüfuz etmez. Hassas membranlar için koruma levhası veya lastik ped Ek bir önlem olarak her bir taban plakasının altına yerleştirilebilir. Bu, yalıtım katmanının membranın üzerine oturduğu ters çatı sistemlerinde standart uygulamadır.

Kaideler sadece betonun yanı sıra ahşap veya metal alt zeminlerde de kullanılabilir mi?

Evet, alt zeminin yeterince sağlam ve yüke dayanıklı olması şartıyla. Ahşap alt zeminlerdeki kaideler, yük altında ahşabın yerel sapmasını önleyecek kadar geniş bir taban plakası alanına sahip olmalıdır. Metal döşemede, sağlam bir yatak sağlamak için kaide taban plakasının en az iki oluklu kirişi kapsadığını kontrol edin. Her iki durumda da, alt zeminin kendi yapısal kapasitesi, kaide kurulumuna geçmeden önce uygulanan toplam yüke göre doğrulanmalıdır.

Kaideler donma-çözülme iklimlerinde nasıl performans gösterir?

Yüksek kaliteli polipropilen kaideler sıcaklıklara göre derecelendirilmiştir -40°C ila 80°C ve donma-çözülme döngüleri sırasında çatlamaz veya deforme olmaz. Kaideli döşemenin doğasında bulunan açık derzli drenaj sistemi aslında soğuk iklimlerde önemli bir avantajdır: su, yüzey üzerinde göllenmek yerine serbestçe aktığı için, donacak ve genleşecek durgun su yoktur, bu da donmaya eğilimli bölgelerde harç tabakalı kaldırım derzi arızasının ana nedenidir.

Ayarlanabilir kaidelerin alabileceği maksimum eğim nedir?

Standart sabit tabanlı kaideler, yaklaşık olarak %2–3 ızgara boyunca yüksekliği değiştirerek. Döner tabana sahip otomatik tesviyeli modeller bunu şu şekilde genişletir: %5 (approximately 3°) gövde yüksekliği değişiminin tek başına uygulanamaz hale gelmesinden önce. %5'in üzerindeki eğimler için, kendi kendini tesviye eden kaidelerin ve artırılmış yükseklikteki modellerin bir kombinasyonu gereklidir ve tabliye tertibatının yanal stabilitesi konusunda yapısal mühendislik tavsiyesine başvurulmalıdır.

Kaideleri alt tabakaya sabitlemem gerekiyor mu?

Uygulamaların büyük çoğunluğunda kaideler sabitlenmez; yukarıdaki kaldırım veya döşemenin ağırlığı, bunları yerinde tutmaya yeterlidir. Yüksek çatı terasları veya kıyı balkonları gibi rüzgarın yükselmesinin sorun teşkil ettiği açıkta kalan yüksek yerler için Finişer ağırlığı, hesaplanan rüzgar kaldırma kuvvetlerine göre doğrulanmalıdır belirli bir site için. Yükselme riskinin tespit edildiği durumlarda, çevre döşemeleri, sistemin membran koruma avantajını koruyarak, tek tek kaideleri sabitlemek yerine mekanik olarak sabitlenebilir veya ek ağırlıkla dengelenebilir.

Ayarlanabilir Kaideler ve Geleneksel Harç Yataklama: Doğrudan Bir Karşılaştırma

Bir çatı terası veya balkonda kaide sistemi ile geleneksel harç tabakalı kaplama arasındaki seçim, maliyet, performans ve uzun vadeli bakım arasında ödün verilmesini gerektirir. Aşağıdaki karşılaştırma temel karar faktörlerini kapsamaktadır.

Uzun vadeli su geçirmezlik bütünlüğünün öncelikli olduğu (hemen hemen tüm çatı teraslarını, balkonları ve podyum döşemelerini içeren) tüm uygulamalar için yaşam döngüsü maliyet analizi sürekli olarak kaide sistemini tercih eder Daha yüksek ilk malzeme maliyetine rağmen, bunun başlıca nedeni, membran onarım masraflarından kaçınılması ve kurulumun hizmet ömrü boyunca bakım işçiliğinin azalmasıdır.
